一, 产品介绍：
      本产品为红外线人体感应器,可侦测人体及其它热的物体移动。当人体及其它热的物体在其可侦测范围内移动时,可自动接通负载,持续到设定的时间后自动将负载断开。
二,  产品规格：
      1.工作电压：DC12V
      2.负载功率：30W
      3.感应角度：水平安装：150度,垂直安装：360度
      4.感应距离：水平安装：3米,垂直安装：直径3米
      5.点灯时间：1分钟（可按客户要求调整）
四, 产品安装：
     1. 为保证安全,先断开总电源开关,将产品接入DC12V电源中,注意红色线接正极,黑色线接负极,白线为输出正极
     2. 接线方式如下图1：

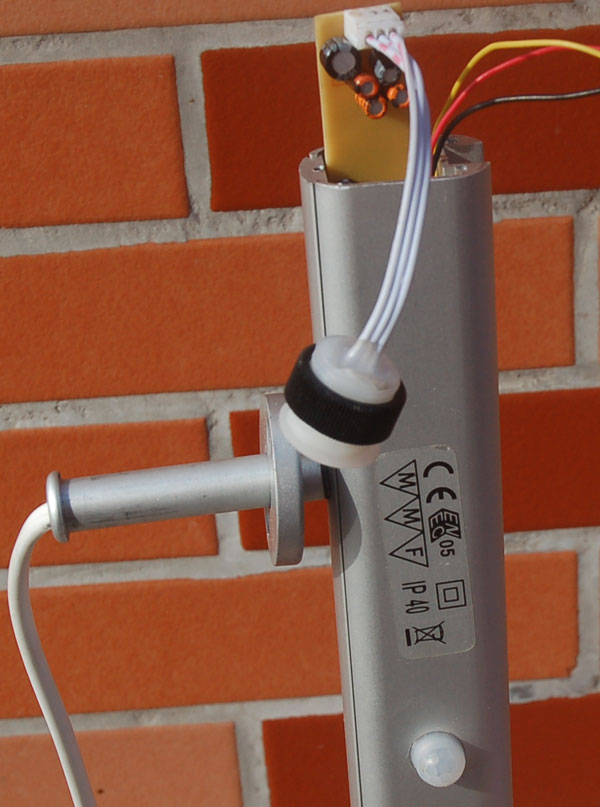

     3. 本产品可竖直朝下或水平安装两种安装方式,两种安装方式感应效果如图2

   4. 产品水平安装时，为达到最佳效果，请注意感应头方向需如图3，并将探头朝向人体经过的方向，如下图4。

   5. 注意不要将探头安装或朝向空调等温度变化剧烈的出风口附近。
五， 测试：
   1. 接通电源，负载接通，等待约1分半钟后负载自动断开。
   2. 在其侦测范围内沿以产品为圆心的圆周移动，当产品侦测到人体的移动时将自动接通负载，这时停止移动，约1分钟后，负载将自动被断开；这时若再移动，负载将又被接通，如此往复

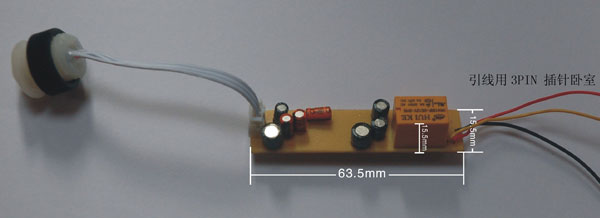

PCB板尺寸:63.5x15.5x15.5mm

小探头探测距离可达2M ,大探头探测距离可达4M
